Компания «Энергогарант» выполняет полный комплекс работ по строительству и монтажу воздушных и кабельных линий электропередач напряжением 10 кВ и 0,4 кВ в Истринском районе и по всей Московской области. Мы реализуем проекты любой сложности — от подключения частных домов до строительства магистральных линий для промышленных объектов.

Что такое воздушные линии электропередач

Воздушная линия электропередач (ВЛ, ЛЭП) — это устройство для передачи и распределения электрической энергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к опорам. ВЛ являются основным способом доставки электроэнергии от генерирующих станций до конечных потребителей.

Основные преимущества воздушных линий:

Экономичность — строительство ВЛ на 25-30% дешевле кабельных линий
Простота обслуживания — легкий доступ для осмотра и ремонта
Быстрый монтаж — короткие сроки строительства
Визуальный контроль — возможность наблюдать состояние линии
Высокая ремонтопригодность — быстрое устранение повреждений
Долговечность — срок службы до 50 лет

Основные элементы воздушных линий:

Опоры — конструкции для поддержки проводов (деревянные, железобетонные, металлические)
Провода — для передачи электроэнергии (голые или изолированные)
Изоляторы — для крепления проводов к опорам и электрической изоляции
Линейная арматура — крепежные и соединительные элементы
Грозозащитный трос — для защиты от грозовых перенапряжений

Классификация линий электропередач

По напряжению:

Линии до 1 кВ (низкое напряжение):

ВЛ 0,4 кВ (380/220 В) — распределительные сети для потребителей
Подключение жилых домов, дачных участков, небольших предприятий
Провода: СИП (самонесущий изолированный провод) или голые провода А, АС
Расстояние между опорами: до 40-50 метров
Деревянные или бетонные опоры высотой 7-11 метров

Линии 1-35 кВ (среднее напряжение I):

ВЛ 6 кВ — редко используются, преимущественно на промышленных предприятиях
ВЛ 10 кВ — распределительные сети, питание трансформаторных подстанций
ВЛ 35 кВ — питание районных подстанций, крупных потребителей
Провода: АС (алюминий-сталь), реже СИП для 10 кВ
Железобетонные или металлические опоры
Расстояние между опорами: до 60-100 метров

Линии 110-220 кВ (среднее напряжение II):

Магистральные линии для передачи больших объемов энергии
Металлические опоры высотой до 30-40 метров
Провода большого сечения АС-240 и более

Линии 330-750 кВ (высокое напряжение):

Системообразующие линии энергосистем
Передача энергии на большие расстояния
Высокие металлические опоры специальной конструкции

По назначению:

Магистральные — передача энергии от электростанций
Распределительные — распределение энергии по районам
Питающие — питание трансформаторных подстанций
Ответвления к потребителям — конечная доставка энергии

Типы опор воздушных линий

По назначению:

Промежуточные опоры:

Устанавливаются на прямых участках трассы
Поддерживают провода на заданной высоте
Самый распространенный тип опор (70-80% от общего количества)
Воспринимают вертикальную нагрузку от проводов

Анкерные опоры:

Устанавливаются для закрепления проводов
Делят линию на анкерные пролеты
Воспринимают продольные усилия от натяжения проводов
Более прочная конструкция чем промежуточные
Устанавливаются через каждые 2-4 км

Угловые опоры:

Устанавливаются в местах изменения направления трассы
Воспринимают боковые нагрузки от натяжения проводов
Прочность зависит от угла поворота линии

Концевые опоры:

Устанавливаются в начале и конце линии
У подстанций и трансформаторных пунктов
Воспринимают одностороннее натяжение проводов
Повышенная механическая прочность

Ответвительные (транспозиционные) опоры:

В местах ответвлений от основной линии
При изменении порядка расположения проводов
На пересечениях с другими ЛЭП
В местах с сильными ветрами

По материалу изготовления:

Деревянные опоры:

Применение: ВЛ 0,4 кВ, реже 10 кВ в сельской местности
Преимущества: низкая стоимость, простота монтажа
Недостатки: ограниченный срок службы (25-30 лет), требуют обработки антисептиками
Материал: сосна, ель, лиственница
Высота: 7-11 метров

Железобетонные опоры:

Применение: ВЛ 0,4 кВ, 10 кВ, 35 кВ
Преимущества: долговечность (50 лет), не требуют обслуживания, пожаробезопасны
Недостатки: большой вес, сложность транспортировки
Типы: цилиндрические стойки, центрифугированные опоры
Самый распространенный тип для распределительных сетей

Металлические опоры:

Применение: ВЛ 35 кВ и выше, сложные условия эксплуатации
Преимущества: высокая прочность, компактность, долговечность
Недостатки: высокая стоимость, требуют антикоррозийной защиты
Типы: решетчатые, трубчатые, портальные

Типы проводов для воздушных линий

Голые провода:

Алюминиевые провода (марка А):

Применение: ВЛ 0,4 кВ на коротких пролетах
Сечение: от 16 мм² (по условию механической прочности)
Легкие, не требуют мощных опор
Недостатки: низкая механическая прочность

Сталеалюминиевые провода (марка АС):

Применение: основной тип проводов для ВЛ 10 кВ, 35 кВ и выше
Конструкция: стальной сердечник для прочности + алюминиевые проволоки для проводимости
Сечение: от 35 мм² для ВЛ 10 кВ
Варианты: АСУ (усиленные), АСО (облегченные)
Оптимальное сочетание прочности и проводимости

Стальные провода (марки ПС, ПСО):

Применение: ответвления к вводам, грозозащитные тросы
Высокая механическая прочность
Низкая проводимость — только для небольших нагрузок
Оцинкованная сталь для защиты от коррозии

Изолированные провода:

СИП (самонесущий изолированный провод):

Применение: ВЛ 0,4 кВ и 10 кВ, современный стандарт
Конструкция: алюминиевые жилы в изоляции из светостабилизированного полиэтилена
Преимущества:
- Защита от схлестывания проводов при ветре
- Невозможность хищения электроэнергии «на крюк»
- Безопасность при касании веток деревьев
- Меньшие потери электроэнергии
- Возможность крепления к стенам зданий
Типы: СИП-1, СИП-2, СИП-3, СИП-4

Этапы строительства воздушных линий электропередач

1. Подготовительные работы

Получение технических условий:

Подача заявки на технологическое присоединение в сетевую организацию (МОЭСК)
Получение технических условий с указанием:
- Точки подключения
- Выделяемой мощности
- Класса напряжения
- Требований к оборудованию
Сроки получения ТУ: до 30 дней

Проектирование ВЛ:

Инженерные изыскания:

Топографическая съемка трассы М 1:500
Геологические исследования грунтов
Определение мест установки опор
Выявление пересечений и сближений с коммуникациями

Разработка проекта:

План и профиль трассы ВЛ
Расстановка опор с указанием типов
Выбор марки и сечения проводов
Расчет механических нагрузок на опоры и провода
Расчет стрелы провеса проводов
Расчет заземления опор
Спецификация материалов и оборудования
Смета на строительство

Согласование проекта:

С сетевой организацией (МОЭСК)
С владельцами земельных участков по трассе
С организациями, чьи коммуникации пересекает ВЛ
С органами архитектуры (в населенных пунктах)
С Ростехнадзором (для ВЛ 35 кВ и выше)

Разбивка трассы на местности:

Вынос осей опор в натуру
Закрепление мест установки опор колышками
Вырубка просек в лесных массивах (охранная зона ВЛ)
Расчистка трассы от кустарника
Подготовка проездов для техники

2. Монтаж опор

Подготовка котлованов:

Разбивка котлованов:

Определение точного места каждого котлована
Разметка размеров котлована
Проверка отсутствия подземных коммуникаций

Рытье котлованов:

Механизированный способ — экскаваторами, бурильными машинами
Ручной способ — в труднодоступных местах
Глубина котлованов для опор ВЛ 0,4 кВ: 1,5-2,0 м
Глубина для опор ВЛ 10 кВ: 2,0-2,5 м
Диаметр котлована: на 20-30 см больше диаметра опоры

Доставка и раскладка опор:

Доставка опор и элементов к местам установки
Раскладка вдоль трассы ВЛ
Выкладка по оси линии
Подготовка к монтажу

Сборка и установка опор:

Деревянные опоры:

Обработка подземной части антисептиком и битумом
Установка стоек в котлованы краном или вручную
Выверка вертикальности по отвесу
Засыпка котлованов грунтом с послойным уплотнением

Железобетонные опоры:

Установка в котлован краном
Выверка вертикальности в двух плоскостях
Закрепление распорками
Засыпка и уплотнение грунта
При слабых грунтах — бетонирование пазух

Металлические опоры:

Сборка секций опоры на земле
Подъем краном или методом поворота
Установка на фундаменты
Крепление анкерными болтами
Окончательная выверка и закрепление

3. Монтаж проводов

Установка изоляторов и арматуры:

Штыревые изоляторы (для ВЛ 0,4 кВ):

Применение: на промежуточных опорах
Установка на крюки или штыри
Марки: ШС, ШФ, ТФ
Крепление проводов вязкой алюминиевой проволокой

Подвесные изоляторы (для ВЛ 10 кВ и выше):

Сборка в гирлянды
Количество изоляторов зависит от напряжения (для 10 кВ — 1 шт., для 35 кВ — 3 шт.)
Крепление к траверсам опор
Марки: ПС, ПФ

Раскатка проводов:

Способы раскатки:

С земли — провод разматывается с барабана и тянется по земле (для СИП и на коротких участках)
На роликах — провод раскатывается сразу на опорах через специальные ролики (основной способ для голых проводов)
С барабана на автомашине — машина едет вдоль трассы, провод разматывается

Меры предосторожности при раскатке:

Вблизи действующих ЛЭП соблюдать расстояния безопасности
Исключить прикосновение раскатываемого провода к токоведущим частям
Не допускать повреждения изоляции провода
Контролировать натяжение при раскатке

Соединение проводов:

Типы соединений:

Прессовка — с помощью алюминиевых гильз (основной способ)
Сварка — термитная сварка для алюминиевых проводов
Болтовые соединения — с использованием ответвительных зажимов

Требования к соединениям:

Механическая прочность не менее 90% от прочности провода
Электрическое сопротивление не более сопротивления равного участка провода
Защита от коррозии
Герметичность соединения

Натяжение и визирование проводов:

Подъем проводов на промежуточные опоры
Натяжение проводов лебедками
Регулирование стрелы провеса по шаблонам
Визирование — проверка горизонтальности расположения проводов
Стрела провеса зависит от длины пролета, температуры, нагрузки

Крепление проводов:

На промежуточных опорах:

Вязка на штыревых изоляторах (ВЛ 0,4 кВ)
Подвес в поддерживающих зажимах (ВЛ 10 кВ)
Крепление СИП в специальных зажимах

На анкерных опорах:

Крепление в натяжных зажимах
Установка анкерных изоляторов
Обеспечение надежной фиксации

4. Монтаж заземления

Заземление опор ВЛ 10 кВ обязательно
Заземление опор ВЛ 0,4 кВ на каждой 4-5 опоре
Вертикальные заземлители — стальные уголки или трубы длиной 2,5-3 м
Горизонтальные заземлители — стальная полоса или круглая сталь
Приваривание заземляющего проводника к опоре или траверсе
Измерение сопротивления заземления (норма для ВЛ 10 кВ — не более 10 Ом)

5. Испытания и ввод в эксплуатацию

Приемо-сдаточные испытания:

Наружный осмотр — проверка качества монтажа, отсутствия дефектов
Измерение сопротивления изоляции — мегаомметром (норма не менее 0,5 МОм для ВЛ 0,4 кВ)
Измерение сопротивления заземления — специальным прибором
Проверка фазировки — правильность подключения фаз
Проверка стрелы провеса — соответствие проекту
Испытание повышенным напряжением — для ВЛ 10 кВ испытание 18 кВ в течение 5 минут

Оформление документации:

Исполнительные схемы ВЛ
Паспорт линии электропередач
Протоколы испытаний и измерений
Акты скрытых работ
Акт разграничения балансовой принадлежности
Акт допуска в эксплуатацию

Подключение и пусконаладочные работы:

Подключение к существующей сети
Проверка под напряжением
Настройка защит
Обучение персонала
Передача заказчику

Кабельные линии электропередач

Кабельные линии применяются в условиях, где невозможно или нецелесообразно строительство воздушных линий.

Когда применяются кабельные линии:

В городской застройке
На территориях с плотной застройкой
При пересечении автодорог и железных дорог
В условиях стесненности
Для повышения надежности электроснабжения
Для скрытой прокладки
В пожароопасных и взрывоопасных зонах

Способы прокладки кабелей:

В земляных траншеях:

Глубина прокладки: 0,7-1,0 м
На песчаной подушке толщиной 10 см
Засыпка песком на высоту 15-20 см над кабелем
Укладка сигнальной ленты
Засыпка грунтом с послойным уплотнением
Запас кабеля «змейкой» 1-2% для компенсации температурных изменений

В трубах и блоках:

Асбоцементные или полиэтиленовые трубы
Применение при пересечениях дорог
Возможность замены кабеля без вскрытия грунта
Защита от механических повреждений

В кабельных каналах:

Железобетонные лотки с крышками
Доступность для обслуживания
Возможность прокладки нескольких кабелей

В помещениях и сооружениях:

На кабельных конструкциях — лотках, эстакадах
В кабельных туннелях
По стенам и потолкам

Особенности монтажа кабельных линий:

Исключение механических напряжений и повреждений кабеля
Запас кабеля для компенсации подвижек грунта
Запрещено создавать запас в виде витков
Радиус изгиба кабеля — не менее 10 диаметров кабеля
Защита от коррозии соединительных муфт
Обязательное заземление металлических оболочек кабелей

Стоимость строительства ВЛ

Факторы, влияющие на стоимость:

Класс напряжения (0,4 кВ или 10 кВ)
Протяженность линии
Тип опор (деревянные, ж/б, металлические)
Тип проводов (голые или СИП)
Количество и сложность пересечений
Рельеф местности
Наличие подъездных путей
Необходимость вырубки просек
Сроки выполнения работ

Примерные расценки:

Вид работ	Единица измерения	Стоимость
Проектирование ВЛ 0,4 кВ	км	от 40 000 руб.
Проектирование ВЛ 10 кВ	км	от 80 000 руб.
Установка ж/б опоры 0,4 кВ	шт.	от 8 000 руб.
Установка ж/б опоры 10 кВ	шт.	от 12 000 руб.
Монтаж проводов СИП	км	от 50 000 руб.
Монтаж проводов АС (10 кВ)	км	от 80 000 руб.
Испытания ВЛ 0,4 кВ	объект	от 10 000 руб.
Испытания ВЛ 10 кВ	объект	от 25 000 руб.

Стоимость строительства ВЛ под ключ:

ВЛ 0,4 кВ (СИП) — от 150 000 руб./км
ВЛ 10 кВ (АС) — от 1 500 000 руб./км

Преимущества работы с компанией «Энергогарант»

Опыт строительства ЛЭП — более 100 км построенных линий в Московской области
Полный цикл работ — от проектирования до ввода в эксплуатацию
Квалифицированные специалисты — инженеры-проектировщики и монтажники с допусками
Все разрешительные документы — лицензии, допуски СРО, членство в НОПИЗ
Собственная техника — автокраны, бурильные машины, лебедки
Электролаборатория — полный комплекс испытаний и измерений
Согласования под ключ — с МОЭСК и всеми контролирующими органами
Соблюдение сроков — четкое планирование и контроль
Гарантия 3 года — на все виды работ
Конкурентные цены — оптимальное соотношение цены и качества

Что входит в услугу «под ключ»

Консультация и выезд на объект
Получение технических условий от МОЭСК
Топографическая съемка трассы
Разработка проекта ВЛ
Согласование проекта с МОЭСК
Согласование с владельцами земельных участков
Согласование пересечений с коммуникациями
Поставка всех материалов (опоры, провода, изоляторы, арматура)
Разбивка трассы на местности
Расчистка трассы, вырубка просек
Рытье котлованов под опоры

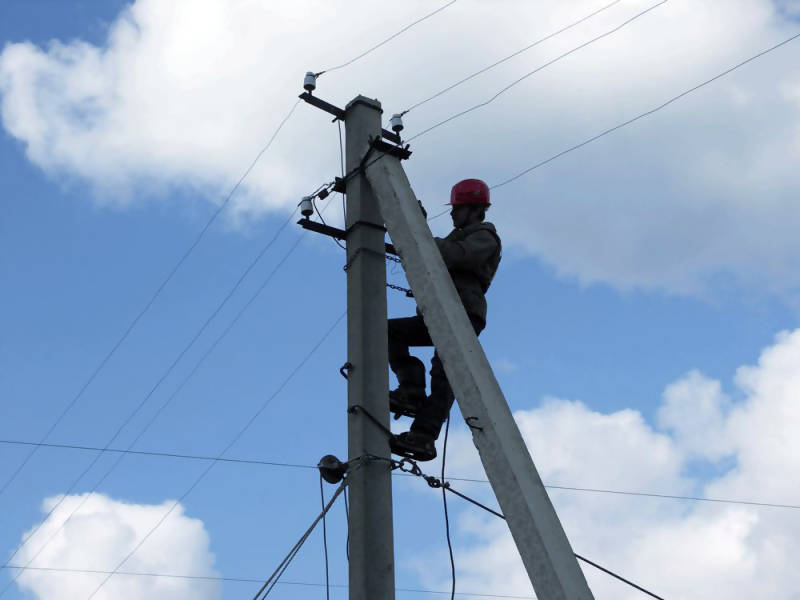

Установка опор

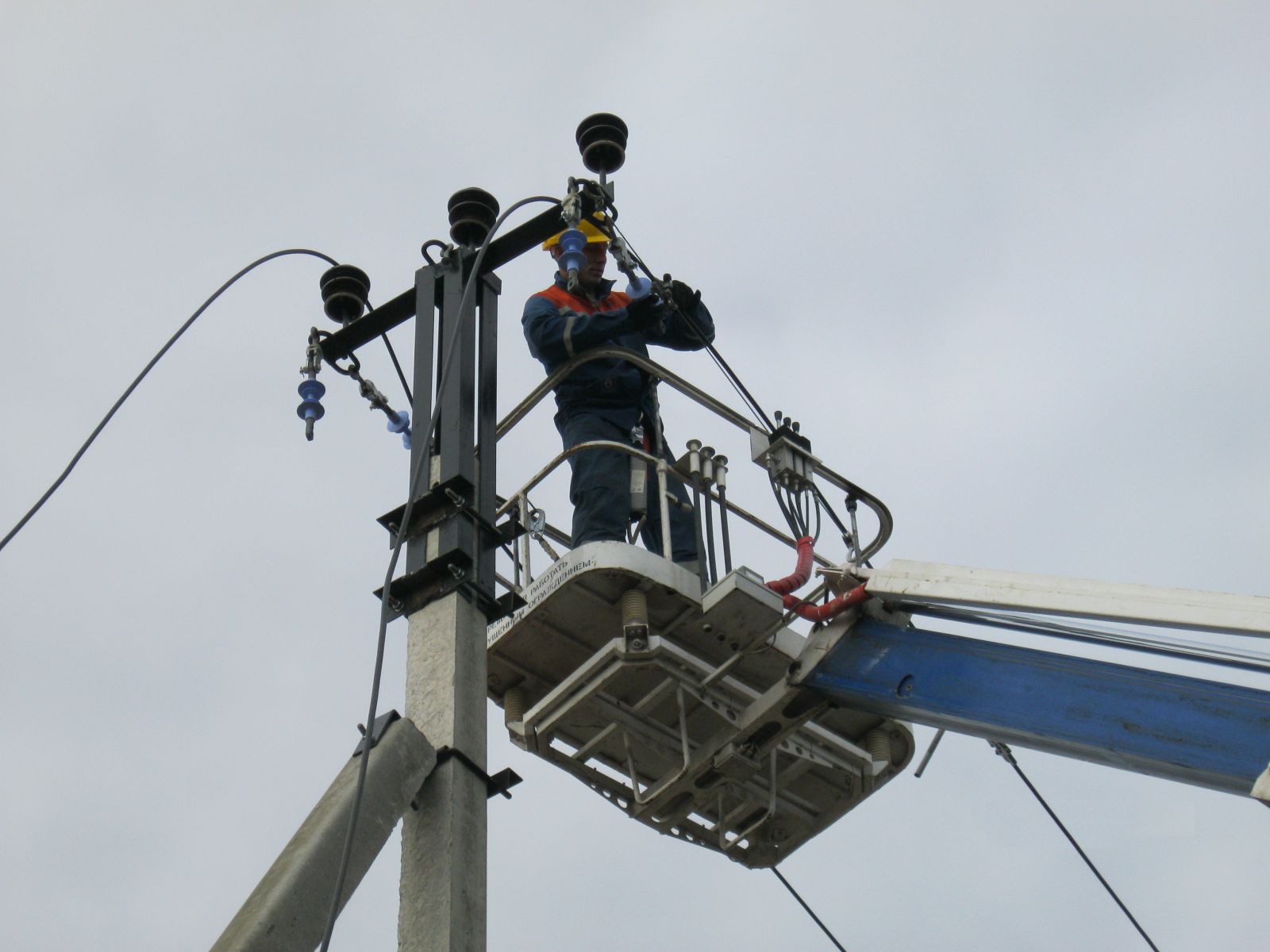

Монтаж проводов и изоляторов
Монтаж заземления
Электротехнические испытания
Оформление исполнительной документации
Ввод в эксплуатацию
Гарантийное обслуживание

Дополнительные услуги

Реконструкция существующих ВЛ — замена опор, проводов, модернизация
Монтаж трансформаторных подстанций — КТП 10/0,4 кВ
Подключение объектов к электросетям — полный цикр технологического присоединения
Увеличение мощности — реконструкция существующих присоединений
Техническое обслуживание ВЛ — осмотры, измерения, ремонт
Аварийно-восстановительные работы — устранение повреждений на ВЛ

Закажите строительство ЛЭП

Компания «Энергогарант» — надежный партнер для строительства воздушных и кабельных линий электропередач. Мы обеспечиваем качество на всех этапах — от проектирования до пусконаладки.

Свяжитесь с нами:
