Установка и наладка ПКУ

Компания «Энергогарант» выполняет полный комплекс работ по установке, монтажу и наладке пунктов коммерческого учета электроэнергии (ПКУ) 10 кВ в Истринском районе и по всей Московской области. Мы обеспечиваем точный учет потребления электроэнергии для промышленных предприятий, коттеджных поселков, СНТ и других объектов с соблюдением всех технических норм.

Что такое ПКУ и для чего он нужен

Пункт коммерческого учета (ПКУ) — это специализированное электротехническое устройство, предназначенное для точного измерения потребления электрической энергии на объектах, подключенных к сетям напряжением 6-10 кВ.

Основные функции ПКУ:

Коммерческий учет активной и реактивной электроэнергии
Измерение электрических параметров сети (напряжение, ток, мощность)
Хранение данных о потреблении с привязкой по времени
Передача показаний в автоматизированную систему учета
Контроль качества электроэнергии
Выявление фактов несанкционированного потребления
Формирование отчетов для расчетов с энергоснабжающей организацией

Когда требуется установка ПКУ:

Подключение к сетям 10 кВ — обязательное требование энергоснабжающей организации
Строительство КТП — учет на границе балансовой принадлежности
Коттеджные поселки — учет потребления всего поселка на вводе 10 кВ
Промышленные предприятия — контроль энергопотребления производства
Торговые центры — точный учет для крупных потребителей
СНТ — организация коммерческого учета электроэнергии
Замена устаревших систем учета — модернизация на современное оборудование
Требования МОЭСК — при технологическом присоединении мощностью более 150 кВт

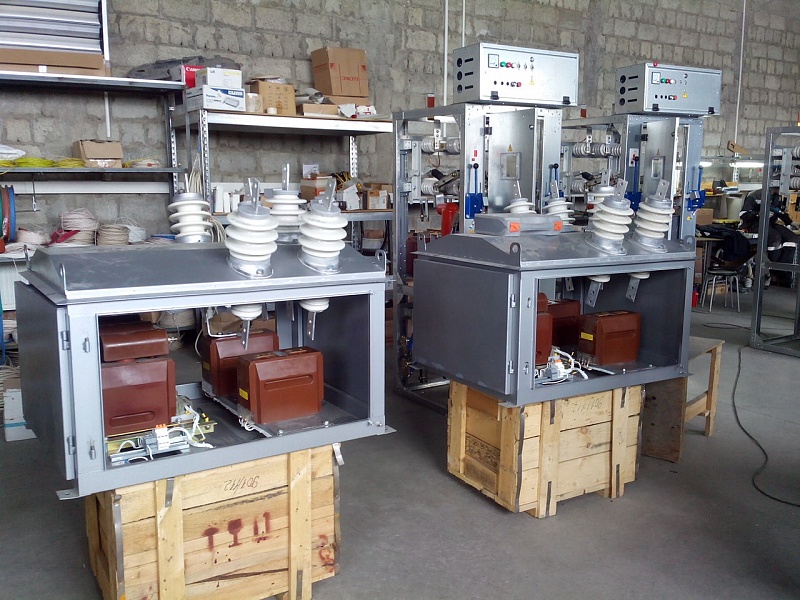

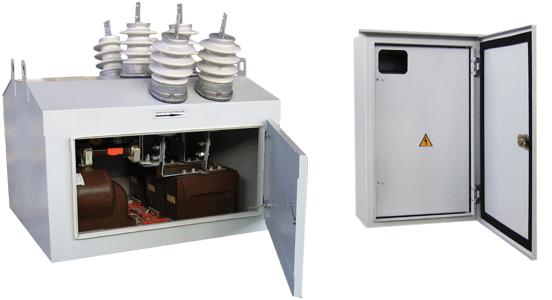

Состав и устройство ПКУ 10 кВ

Современный пункт коммерческого учета представляет собой компактную конструкцию, включающую все необходимое оборудование для точного учета электроэнергии.

Основные элементы ПКУ:

1. Шкаф или блок ПКУ

Конструкция:

Металлический шкаф с порошковым покрытием
Степень защиты IP54-IP65 для наружной установки
Утепленное исполнение для работы при температурах от -45°C до +40°C
Антивандальное исполнение с усиленными замками
Габариты: обычно 600-1200 мм высота, 400-800 мм ширина, 300-500 мм глубина
Возможность настенного или напольного монтажа

2. Трансформаторы тока (ТТ)

Предназначены для преобразования первичного тока линии 10 кВ в измерительный ток вторичной обмотки.

Характеристики:

Класс точности: 0,5S или 0,2S для коммерческого учета
Номинальные первичные токи: 5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 100 А и выше
Вторичный ток: стандартно 5 А или 1 А
Типы: ТОЛ, ТПОЛ, ТПЛ, ТШЛ (для линий 10 кВ)
Количество: 3 шт. (по одному на каждую фазу)

Требования к ТТ для коммерческого учета:

Класс точности 0,5S обязателен по требованиям МОЭСК
Коэффициент трансформации выбирается по расчетному току линии
Вторичная нагрузка ТТ не должна превышать номинальную
Обязательна поверка ТТ с периодичностью 8-16 лет

3. Трансформаторы напряжения (ТН)

Предназначены для преобразования высокого напряжения 10 кВ в измерительное напряжение 100 В.

Характеристики:

Класс точности: 0,5 или 0,2 для коммерческого учета
Первичное напряжение: 10 000 В (10 кВ)
Вторичное напряжение: 100 В
Типы: НАМИ, НАМИТ, ЗНОЛ (для линий 10 кВ)
Количество: обычно 3 шт. или 1 трехфазный

4. Счетчик электроэнергии

Основной измерительный прибор для учета потребленной электроэнергии.

Требования к счетчикам для ПКУ 10 кВ:

Класс точности — не ниже 0,5S для коммерческого учета
Многотарифность — учет по зонам суток (день, ночь, пик, полупик)
Измерение активной и реактивной энергии — в прямом и обратном направлениях
Журнал событий — фиксация пропаданий фаз, вскрытий, изменений программы
Профиль мощности — запись средних значений мощности с интервалом 30 минут
Интерфейсы связи — RS-485, Ethernet, GSM/GPRS для передачи данных
Глубина хранения данных — не менее 45 суток

Популярные модели счетчиков для ПКУ:

Меркурий 234 ARTM — многофункциональный с GSM-модемом
Энергомера CE303 — надежный, проверенный временем
ABB A44 — высокая точность, европейское качество
Альфа A1800 — с расширенным функционалом

5. Устройства защиты

Ограничители перенапряжения (ОПН):

Защита измерительных цепей от грозовых и коммутационных перенапряжений
Устанавливаются на стороне 10 кВ
Типы: ОПН-10, ОПН-РТ-10

Автоматические выключатели:

Защита вторичных цепей 220 В
Отдельные автоматы для цепей ТТ, ТН, счетчика
Номинальные токи: 1-16 А

6. Вспомогательное оборудование

Клеммные колодки — для подключения вторичных цепей ТТ и ТН
Испытательная коробка (ИК) — для возможности поверки счетчика без отключения нагрузки
Антирезонансные резисторы — для защиты от феррорезонанса в цепях ТН
Устройства связи — GSM-модемы, роутеры для передачи данных
Обогреватель — для поддержания положительной температуры внутри шкафа зимой
Освещение — внутреннее освещение шкафа с автоматическим включением при открытии
Розетка — для подключения инструмента при обслуживании

Типы пунктов коммерческого учета

1. ПКУ на опоре ВЛ 10 кВ

Устанавливается на опоре воздушной линии 10 кВ в точке присоединения потребителя.

Конструкция:

Металлический шкаф с креплением на опору
ТТ типа ТОЛ (трансформаторы тока опорные литые)
ТН в шкафу или на отдельном кронштейне
Степень защиты IP54-IP65
Высота установки: обычно 3-5 м от земли

Преимущества:

Учет на границе балансовой принадлежности
Не требуется отдельное помещение
Компактность

Недостатки:

Сложность обслуживания (нужна автовышка)
Воздействие внешних факторов
Риск вандализма

2. ПКУ в составе КТП

Интегрирован в комплектную трансформаторную подстанцию на стороне 10 кВ.

Конструкция:

Отдельный отсек в КТП или шкаф рядом
ТТ на вводе 10 кВ в КТП
ТН в ячейке высокого напряжения
Счетчик в шкафу учета

Преимущества:

Защищенность оборудования
Удобство обслуживания
Компактность

3. ПКУ в отдельном шкафу

Самостоятельное устройство, размещенное в помещении или на улице.

Конструкция:

Металлический шкаф напольного или настенного исполнения
Все оборудование внутри шкафа
ТТ устанавливаются на вводе в шкаф или на линии

Применение:

Отдельностоящие распределительные устройства
Учет на границе электросетевой организации
Модернизация существующих систем учета

4. Шкафы учета с КРУН

Комплектное распределительное устройство наружной установки с интегрированным учетом.

Конструкция:

Ячейки коммутации 10 кВ
Встроенные ТТ и ТН
Отсек учета с счетчиком
Защитная автоматика

Применение:

Коттеджные поселки
Промышленные объекты
Крупные торговые центры

Этапы установки и наладки ПКУ

Этап 1. Проектирование ПКУ

Исходные данные:

Технические условия от МОЭСК
Расчетная мощность присоединяемого объекта
Номинальное напряжение линии (6 или 10 кВ)
Расчетный ток присоединения
Место установки ПКУ (на опоре, в КТП, в отдельном шкафу)
Требования к передаче данных

Состав проекта ПКУ:

Однолинейная схема — принципиальная электрическая схема подключения ПКУ
Схемы вторичных цепей — подключение ТТ, ТН, счетчика
Расчет коэффициентов трансформации — выбор ТТ и ТН
Выбор оборудования — спецификация ТТ, ТН, счетчика, шкафа
Чертежи размещения — план, разрезы, схема крепления
Расчет точности учета — погрешности измерительного комплекса
Техническое задание на автоматизацию — настройка передачи данных

Согласование:

С МОЭСК (обязательно для точки подключения)
С гарантирующим поставщиком электроэнергии
С владельцем сетей (если ПКУ на чужих опорах)

Этап 2. Подготовка к монтажу

Поставка оборудования:

Шкаф ПКУ или блок в сборе
Трансформаторы тока — с паспортами и поверкой
Трансформаторы напряжения — с паспортами и поверкой
Счетчик электроэнергии — с паспортом, поверкой, пломбами завода
Вспомогательное оборудование — автоматы, клеммы, кабели
Крепеж и монтажные материалы

Подготовка места установки:

При установке на опоре:

Проверка состояния опоры (прочность, отсутствие дефектов)
Подготовка кронштейнов для крепления шкафа
Разметка мест крепления

При установке в помещении:

Подготовка основания или стены
Монтаж закладных деталей
Подвод питания 220 В для обогрева и освещения

Этап 3. Монтаж оборудования

Установка трансформаторов тока:

На линии 10 кВ:

ТТ устанавливаются на вводе кабеля или на шинах
Проверка маркировки выводов (Л1, Л2 — первичная обмотка, И1, И2 — вторичная)
Подключение первичной обмотки в разрыв фазы
Соблюдение полярности подключения
Надежная затяжка контактов

Важные правила:

Вторичная обмотка ТТ не должна быть разомкнута при наличии тока в первичной
Обязательное заземление одного из выводов вторичной обмотки
Вторичные цепи ТТ прокладываются в отдельных трубах или лотках

Установка трансформаторов напряжения:

ТН устанавливаются на шинах 10 кВ
Подключение первичной обмотки через предохранители
Заземление одного из выводов вторичной обмотки
Прокладка вторичных цепей до шкафа учета

Монтаж шкафа учета:

На опоре:

Подъем шкафа автовышкой или краном
Крепление к кронштейнам на высоте 3-5 м
Выверка горизонтальности и вертикальности
Надежная затяжка креплений

В помещении или на стене:

Крепление шкафа анкерными болтами
Выверка по уровню
Подключение защитного заземления

Монтаж внутреннего оборудования:

Установка счетчика на DIN-рейку
Монтаж автоматических выключателей
Установка испытательной коробки
Монтаж клеммных колодок
Установка ОПН
Прокладка внутренних соединений

Подключение вторичных цепей:

Цепи трансформаторов тока:

Подключение к клеммам счетчика согласно схеме
Соблюдение чередования фаз (А, В, С)
Соблюдение полярности (начало И1 к началу, конец И2 к концу)
Заземление одного из выводов каждого ТТ
Затяжка винтовых зажимов с контролем момента
Маркировка проводов

Цепи трансформаторов напряжения:

Подключение фазных напряжений А, В, С
Подключение нулевого провода
Соблюдение фазировки
Заземление нулевого провода

Питание счетчика и вспомогательных цепей:

Подключение 220 В через автомат защиты
Подключение обогревателя
Подключение освещения

Этап 4. Пусконаладочные работы

Проверка монтажа:

Визуальный осмотр всех соединений
Проверка соответствия схеме подключения
Проверка надежности затяжки контактов
Проверка заземления
Проверка маркировки цепей

Измерения и испытания:

Измерение сопротивления изоляции:

Первичных цепей 10 кВ — мегаомметром на 2500 В (норма не менее 100 МОм)
Вторичных цепей — мегаомметром на 1000 В (норма не менее 1 МОм)
Цепей 220 В — мегаомметром на 500 В (норма не менее 0,5 МОм)

Проверка цепей напряжения:

Измерение вторичных напряжений на клеммах ТН
Проверка чередования фаз (А-В-С)
Измерение фазных напряжений: должно быть 100 В ±10%
Измерение линейных напряжений: должно быть 173 В ±10%
Проверка симметрии напряжений

Проверка цепей тока:

Проверка полярности ТТ (согласное включение)
Измерение токов нагрузки в первичной цепи
Измерение токов во вторичных цепях
Проверка коэффициента трансформации
Измерение нагрузки вторичной обмотки ТТ

Настройка и программирование счетчика:

Ввод паспортных данных объекта
Настройка коэффициентов трансформации ТТ и ТН
Программирование тарифного расписания
Настройка профиля мощности (интервал 30 мин)
Настройка интерфейсов связи (RS-485, Ethernet, GSM)
Синхронизация времени с точным источником
Проверка журнала событий

Проверка учета:

Подача нагрузки на объект
Контроль показаний счетчика
Сравнение с показаниями контрольного прибора (эталонного счетчика)
Расчет погрешности учета
Проверка работы индикации
Проверка передачи данных

Интеграция в АСКУЭ:

Настройка каналов связи
Подключение к серверу сбора данных
Проверка автоматической передачи показаний
Тестирование удаленного доступа

Этап 5. Ввод в эксплуатацию

Оформление документации:

Паспорта оборудования — ТТ, ТН, счетчика с отметками о поверке
Протоколы измерений — сопротивления изоляции, напряжений, токов
Акты проверки ТТ и ТН — коэффициентов трансформации, полярности
Протокол программирования счетчика — с указанием всех настроек
Акт допуска счетчика в эксплуатацию
Исполнительные схемы — с указанием фактического подключения
Журнал учета электроэнергии

Согласование с энергоснабжающей организацией:

Комиссионная проверка ПКУ представителями МОЭСК
Проверка соответствия ТУ и проекту
Проверка метрологических характеристик
Опломбирование счетчика
Опломбирование испытательной коробки
Опломбирование клеммной коробки ТТ
Подписание акта о разграничении балансовой принадлежности
Подписание акта допуска ПКУ в эксплуатацию

Требования норм и правил

Основные нормативные документы:

ПУЭ — Правила устройства электроустановок (гл. 1.5)
ГОСТ 6323-79 — Трансформаторы тока
ГОСТ 1983-2001 — Трансформаторы напряжения
ГОСТ 31819.21-2012 — Счетчики электрической энергии
ГОСТ 31818.11-2012
Постановление Правительства РФ №442 — Функционирование розничных рынков электроэнергии
Основные положения функционирования розничных рынков — требования к приборам учета

Требования к классам точности:

Оборудование	Класс точности для коммерческого учета
Трансформаторы тока	0,5S или 0,2S
Трансформаторы напряжения	0,5 или 0,2
Счетчики электроэнергии	0,5S, 0,2S или 1,0

Интервалы поверки оборудования:

Трансформаторы тока — 8-16 лет (зависит от типа)
Трансформаторы напряжения — 8-16 лет
Счетчики электроэнергии — 10-16 лет (указано в паспорте)

Стоимость установки и наладки ПКУ

Прайс-лист на услуги:

Наименование работ	Единица измерения	Стоимость
Монтаж ПКУ (рама + ЩУ) без стоимости материалов	комплект	от 90 000 руб.
Замена трансформатора тока по стороне 10 кВ (с материалом)	шт.	от 35 000 руб.
Замена трансформатора напряжения по стороне 10 кВ (с материалом)	шт.	от 35 000 руб.
Замена счетчика (с материалом)	шт.	от 20 000 руб.
Обслуживание КРУН (реклоузер): протирка, протяжка соединений, окрашивание шин	шт.	от 35 000 руб.
Проектирование ПКУ	проект	от 30 000 руб.
Пусконаладочные работы ПКУ	объект	от 40 000 руб.
Испытания электролаборатории	объект	от 25 000 руб.
Программирование счетчика и настройка связи	шт.	от 10 000 руб.

Стоимость оборудования (ориентировочно):

Оборудование	Стоимость
Трансформатор тока ТОЛ-10 (класс 0,5S)	от 8 000 руб.
Трансформатор напряжения НАМИ-10	от 12 000 руб.
Счетчик Меркурий 234 ARTM	от 25 000 руб.
Шкаф ПКУ в сборе	от 80 000 руб.
ОПН-10	от 3 000 руб.

Общая стоимость установки ПКУ под ключ: от 250 000 до 400 000 руб. (в зависимости от комплектации и места установки)

Преимущества работы с компанией «Энергогарант»

Опыт установки более 100 ПКУ — для различных объектов в Московской области
Полный цикл работ под ключ — от проектирования до ввода в эксплуатацию
Квалифицированные специалисты — инженеры-проектировщики, наладчики с допусками
Собственная электролаборатория — все необходимые испытания и измерения
Работа с МОЭСК — полное сопровождение согласований
Поставка оборудования — только сертифицированное оборудование с поверкой
Соблюдение сроков — установка ПКУ за 5-10 дней
Гарантия 3 года — на все виды работ
Техническое обслуживание — регулярные осмотры, поверки, ремонт
Помощь в интеграции АСКУЭ — настройка передачи данных

Что входит в услугу «под ключ»

Консультация по выбору оборудования ПКУ
Расчет коэффициентов трансформации ТТ и ТН
Разработка проектной документации
Согласование с МОЭСК
Поставка всего оборудования с поверкой
Подготовка места установки
Монтаж ТТ и ТН на линии 10 кВ
Установка шкафа учета
Монтаж внутреннего оборудования
Прокладка вторичных цепей
Электрические испытания
Программирование счетчика
Настройка каналов связи
Пусконаладочные работы
Проверка точности учета
Оформление документации
Согласование с энергоснабжающей организацией
Опломбирование
Ввод в эксплуатацию
Гарантийное обслуживание

Дополнительные услуги

Модернизация существующих систем учета — замена устаревших счетчиков на современные
Поверка оборудования ПКУ — организация поверки ТТ, ТН, счетчиков
Техническое обслуживание — регулярные осмотры, протяжка контактов, измерения
Внедрение АСКУЭ — автоматизированная система коммерческого учета
Дистанционный мониторинг — установка GSM-модемов, настройка передачи данных
Ремонт и замена оборудования — при выходе из строя
Консультации по снижению потерь — анализ профилей нагрузки

Закажите установку ПКУ под ключ

Компания «Энергогарант» — ваш надежный партнер в установке пунктов коммерческого учета электроэнергии. Мы обеспечиваем точный учет потребления с соблюдением всех требований энергоснабжающих организаций.

Свяжитесь с нами:
